KNX IoT w praktyce: automatyka tam, gdzie nie da się już położyć kabla
Artur Zajkowski
Jest taki moment w każdej inwestycji, po którym decyzje robią się drogie. Ściany są otynkowane, podłogi położone, biblioteka wykończona w dębie. Wtedy okazuje się, że przy fotelu przy oknie przydałby się jeszcze jeden punkt sterowania. Nie dlatego, że ktoś źle zaprojektował. Dlatego, że dopiero po zamieszkaniu widać, jak się naprawdę używa przestrzeni.
Klasyczny KNX zawdzięcza swoją stabilność temu, co jednocześnie go ogranicza. Zielona skrętka biegnąca przez cały budynek daje przewidywalność, której nie da żadne radio. Trzeba ją jednak najpierw położyć. KNX IoT to odpowiedź standardu na ten problem: te same urządzenia, ta sama logika, to samo oprogramowanie do projektowania, tylko komunikacja odbywa się przez sieć IP zamiast przez przewód magistralny.
Pracuję z automatyką budynkową od ponad dwudziestu pięciu lat i przez ten czas widziałem sporo technologii, które miały wszystko zmienić. Ta niczego nie zmienia. Ona domyka lukę, której wcześniej domknąć się nie dało. To wystarczy, żeby była warta uwagi.
W tym tekście prowadzę cię przez cztery rzeczy po kolei. Czym KNX IoT jest naprawdę i czym nie jest, bo tu narosło najwięcej nieporozumień. Jak to działa pod spodem, wytłumaczone bez technicznego bełkotu. Co zmienia w rezydencji, w apartamencie i w firmie. Wreszcie: kiedy sam nadal sięgam po zwykły przewód, mimo że mógłbym sięgnąć po radio.
Czym KNX IoT jest, a czym nie jest
KNX IoT to rozwinięcie standardu KNX w stronę komunikacji IP na poziomie pojedynczych urządzeń. W klasycznej instalacji czujnik, przycisk i aktor rozmawiają ze sobą po skrętce. W KNX IoT rozmawiają przez sieć opartą o IPv6, na przykład przez Thread, Wi-Fi albo Ethernet.
Zmienia się medium. Nie zmienia się nic z tego, co dla ciebie ma znaczenie. Adresy grupowe zostają. Obiekty komunikacyjne zostają. Projekt nadal powstaje w ETS, czyli w tym samym certyfikowanym oprogramowaniu, w którym powstaje każda porządna instalacja KNX. Urządzenie KNX IoT to certyfikowane urządzenie KNX, tylko bez wymogu doprowadzenia magistrali.
Teraz to, czym KNX IoT nie jest, bo tutaj robi się najwięcej nieporozumień. Samo słowo IoT ciągnie za sobą skojarzenie z gniazdkiem za czterdzieści złotych, które paruje się z telefonem i działa dopóty, dopóki producent utrzymuje serwer. To nie ta kategoria. KNX IoT nie jest aplikacją do sterowania domem, nie jest zamiennikiem tanich urządzeń Wi-Fi z chmury i nie jest osobnym środowiskiem obok KNX. To ten sam standard, ta sama certyfikacja, ta sama odpowiedzialność producenta. Różnica sprowadza się do jednego zdania: urządzenie KNX może teraz działać bez zielonego kabla.
Standard rozdziela KNX IoT na dwie ścieżki i warto rozumieć, o której akurat mówisz. KNX IoT Point API to wersja dla urządzeń obiektowych, czyli dla przycisków, czujników i elementów wykonawczych, które komunikują się między sobą. Rolę magistrali przejmuje tu sieć radiowa, najczęściej Thread. To ta część, która realnie zmienia sposób prowadzenia instalacji na budowie. KNX IoT 3rd Party API to interfejs pozwalający łączyć instalację KNX z systemami zewnętrznymi: z platformą zarządzania budynkiem, z systemem energetycznym, z własną wizualizacją, z narzędziem analitycznym. Dla klienta firmowego to często ważniejsza połowa całej historii, bo dotyczy nie tego, jak zapala się światło, ale tego, kto i w jaki sposób może czytać dane z budynku.
Obie wersje zachowują pełną zgodność wsteczną z klasycznym KNX. To nie jest deklaracja marketingowa, tylko warunek konstrukcyjny standardu: nowe urządzenia i stare urządzenia mogą pracować na tych samych adresach grupowych, w jednym projekcie. Jedna uwaga dla tych, którzy pytają o współpracę ze środowiskami Apple czy Google. Sam standard przewiduje taką możliwość, ale to, czy i jak konkretny telefon albo asystent połączy się z twoją instalacją, zależy od decyzji producenta tego telefonu, nie od KNX. Dopóki to nie działa u ciebie w domu, traktuj to jako plan, nie jako funkcję.
Pro tip: jeśli ktoś proponuje ci KNX bezprzewodowy i nie potrafi powiedzieć, czy chodzi o KNX RF, KNX IoT Point API, czy o bramkę do zupełnie innego systemu, to nie jest rozmowa o standardzie. To rozmowa o katalogu, który ma akurat na stanie. Więcej pytań, które warto zadać przed podpisaniem umowy, zebrałem w osobnym artykule o wyborze integratora.
„The most profound technologies are those that disappear. They weave themselves into the fabric of everyday life until they are indistinguishable from it.”
Jak to działa, bez technicznego bełkotu
W sieciach nie ma jednego protokołu, który robi wszystko. Jest kilka warstw, z których każda odpowiada za coś innego. Najprościej wytłumaczyć to na przesyłce.
Ktoś musi zbudować drogi, po których jeżdżą kurierzy. To robi Thread, energooszczędna sieć radiowa typu mesh, w której urządzenia widzą się nawzajem i same wyznaczają trasy. Nie ma jednego punktu, przez który wszystko musi przejść. Jeśli jedno urządzenie zniknie, reszta znajdzie inną drogę. Ktoś musi też ustalić, jak wygląda list przewozowy. To robi CoAP, lekki protokół zaprojektowany dla urządzeń o małej mocy obliczeniowej: krótkie komunikaty, mały narzut, niski pobór energii.
Ktoś musi zapewnić, że nikt po drodze nie otworzy paczki ani jej nie podmieni. To robi OSCORE, mechanizm zabezpieczający samą wiadomość, a nie tylko połączenie. To istotna różnica. Wiadomość pozostaje chroniona nawet wtedy, gdy przechodzi przez router albo bramkę, bo ochrona nie kończy się na granicy sieci. Wreszcie ktoś musi nadać temu wszystkiemu znaczenie, czyli przetłumaczyć wartość 1 na adresie 2/3/7 na zapal światło w bibliotece. To robi KNX IoT Point API, warstwa nakładająca na te technologie model automatyki budynkowej KNX. Dzięki niej urządzenia różnych producentów rozumieją się nawzajem. Te cztery elementy nie konkurują ze sobą. Każdy rozwiązuje inny problem i dopiero razem tworzą działający system.
Warto rozróżnić Thread od Matter, bo te dwa pojęcia bywają wrzucane do jednego worka. Thread to sieć radiowa, czyli droga. Matter to konsumencki standard komunikacji, który również potrafi z tej drogi korzystać, ale ma własny sposób pakowania i adresowania wiadomości, inny niż KNX IoT. Wspólne radio nie oznacza wspólnego systemu. Dwa samochody na tej samej autostradzie nie stają się przez to jednym pojazdem.
Jest jeszcze warstwa bezpieczeństwa i tu pytania padają zawsze, gdy w rozmowie pojawia się słowo bezprzewodowo. Słusznie padają. Ochrona w KNX IoT jest warstwowa. Nowe urządzenie nie może samo dołączyć do sieci Thread. Musi zostać uwierzytelnione przez uprawnione urządzenie w procesie przyłączania i dopiero wtedy dostaje dane dostępowe. Sama transmisja jest szyfrowana mechanizmami opartymi na AES, z kontrolą integralności wiadomości. Druga warstwa to zabezpieczenie samej komunikacji KNX, znane już z klasycznych instalacji. Dane aplikacyjne są chronione niezależnie od tego, co dzieje się na poziomie radia. Bezpieczeństwo nie stoi więc na jednej nodze. Każde urządzenie KNX IoT ma własne dane bezpieczeństwa zapisane w kodzie QR, który zawiera między innymi numer seryjny i informacje potrzebne do rozpoznania urządzenia przez ETS.
Pro tip, a właściwie ostrzeżenie: te kody QR to nie są naklejki z opakowania. To element dokumentacji instalacji. Powinny trafić do dokumentacji powykonawczej, razem z plikiem ETS, i zostać u ciebie, nie u wykonawcy. Widziałem zbyt wiele instalacji, w których brak dokumentacji zamieniał prostą rozbudowę w kosztowną archeologię. Przy KNX IoT stawka jest jeszcze wyższa.
Co to zmienia w rezydencji, w apartamencie i w firmie
Rezydencja to najczęściej budynek, w którym instalacja KNX już jest i działa. Pytanie nie brzmi więc, czy wybrać IoT zamiast magistrali, tylko co zrobić, kiedy potrzeby zmieniły się po zakończeniu budowy. Sytuacja wraca u nas regularnie: dom skończony kilka lat temu, wszystko chodzi bez zarzutu, a właściciel po pewnym czasie zauważa, że codzienne ścieżki wyglądają inaczej, niż zakładał projekt. Przy fotelu w bibliotece przydałby się panel do scen. W garderobie czujnik obecności. Przy wejściu do części gościnnej dodatkowy punkt sterowania, którego nikt nie przewidział, bo część gościnna miała być używana dwa razy w roku, a jest używana co tydzień.

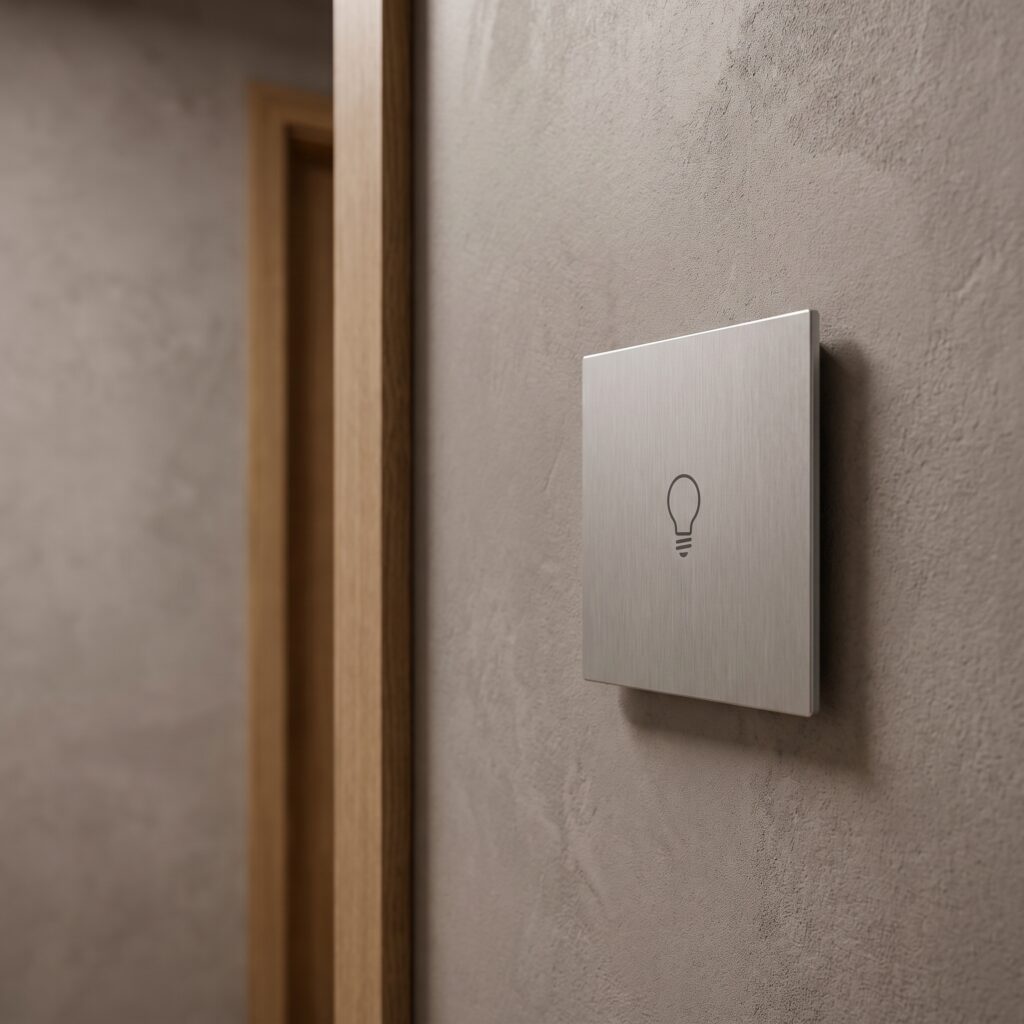

Dawniej odpowiedź brzmiała: albo kujemy, albo prowadzimy kabel w listwie, albo odpuszczamy. Trzecia opcja wygrywała zaskakująco często. Teraz można dołożyć manipulator KNX IoT, który wejdzie do tego samego projektu ETS i będzie pracował na tych samych adresach grupowych co reszta instalacji. Z punktu widzenia systemu to po prostu kolejne urządzenie KNX. Podobnie wygląda sprawa w budynkach towarzyszących: domek gościnny, garaż wolnostojący, budynek przy basenie, altana, sterownia oświetlenia ogrodowego. Wszędzie tam ciągnięcie magistrali oznacza wykop albo przewiert, a więc koszt nieproporcjonalny do funkcji.
W apartamencie ograniczenia są innego rodzaju. Nie chodzi o odległość, tylko o to, czego po prostu nie wolno albo nie da się ruszyć. Ściany nośne, których nie przekujesz. Stropy, w których nie zrobisz bruzdy. Regulamin wspólnoty. Sufit podwieszany, który już jest i którego nikt nie zdemontuje dla jednego czujnika. W budynkach zabytkowych dochodzi konserwator i wtedy rozmowa o kuciu kończy się, zanim się zacznie. Drugi typowy scenariusz to standard deweloperski: instalacja zaprojektowana dla statystycznego nabywcy, a nie dla ciebie. Podstawowe funkcje są, ale scenariusze wieczorne, sterowanie roletami z sypialni czy czujniki w strefie wejściowej trzeba dołożyć po wykończeniu. Trzeci przypadek to apartamenty wynajmowane i te, które zmieniają układ. Aranżacja się zmienia, ściany działowe się przesuwają, a instalacja ma za tym nadążyć. Urządzenie, które nie jest przywiązane do konkretnego przebiegu kabla, przenosi się razem z funkcją.
Jest jednak rzecz, którą trzeba powiedzieć wprost, bo bywa źródłem rozczarowania. Zniknięcie przewodu magistralnego nie oznacza zniknięcia zasilania. Większość manipulatorów nadal wymaga podpięcia do prądu. Bezprzewodowość dotyczy komunikacji, nie energii. Niski pobór mocy w Thread otwiera drogę dla czujników bateryjnych, ale przy elementach sterujących zakładaj, że zasilanie trzeba doprowadzić.
W firmie logika jest jeszcze inna, bo tu przestrzeń zmienia się planowo, a nie przy okazji. Biura przechodzą reorganizację co kilka lat: sale dzieli się i łączy, open space zmienia układ, znika sala szkoleniowa, pojawiają się dwa mniejsze pomieszczenia. Przy KNX IoT część pytań o to, gdzie biegnie magistrala, po prostu nie pada. Drugi obszar to powierzchnie wynajmowane, gdzie umowa ogranicza ingerencję w substancję budynku, a nakłady na cudzą nieruchomość mają krótki horyzont. Trzeci to rozbudowa etapowa, kiedy instalacja rośnie razem z organizacją i musi to robić bez przestojów. Osobno warto spojrzeć na 3rd Party API: zużycie energii w podziale na strefy, wykorzystanie sal, profil obciążenia w zestawieniu z produkcją z fotowoltaiki. To wszystko można wyprowadzić do systemu nadrzędnego przez standardowy, certyfikowany interfejs, a nie przez skrypt napisany kiedyś przez kogoś, kto już nie odbiera telefonu.
Pro tip: przy modernizacji nie zaczynaj od pytania, jakie urządzenie kupić. Zacznij od tygodnia obserwacji. Zapisuj, gdzie faktycznie sięgasz ręką do ściany i o której godzinie. Po siedmiu dniach lista punktów wygląda zupełnie inaczej niż lista podawana z pamięci. Projekt jest wtedy tańszy, bo nie dokłada się rzeczy na wszelki wypadek. Jeśli dopiero planujesz budowę, porównanie magistrali i rozwiązania bezprzewodowego opisałem szczegółowo tutaj.
Kiedy nadal wybieram klasyczną magistralę
Ta część jest dla mnie ważniejsza niż wszystkie poprzednie razem wzięte. Technologia, o której mówi się wyłącznie dobrze, zwykle nie jest jeszcze zrozumiana.

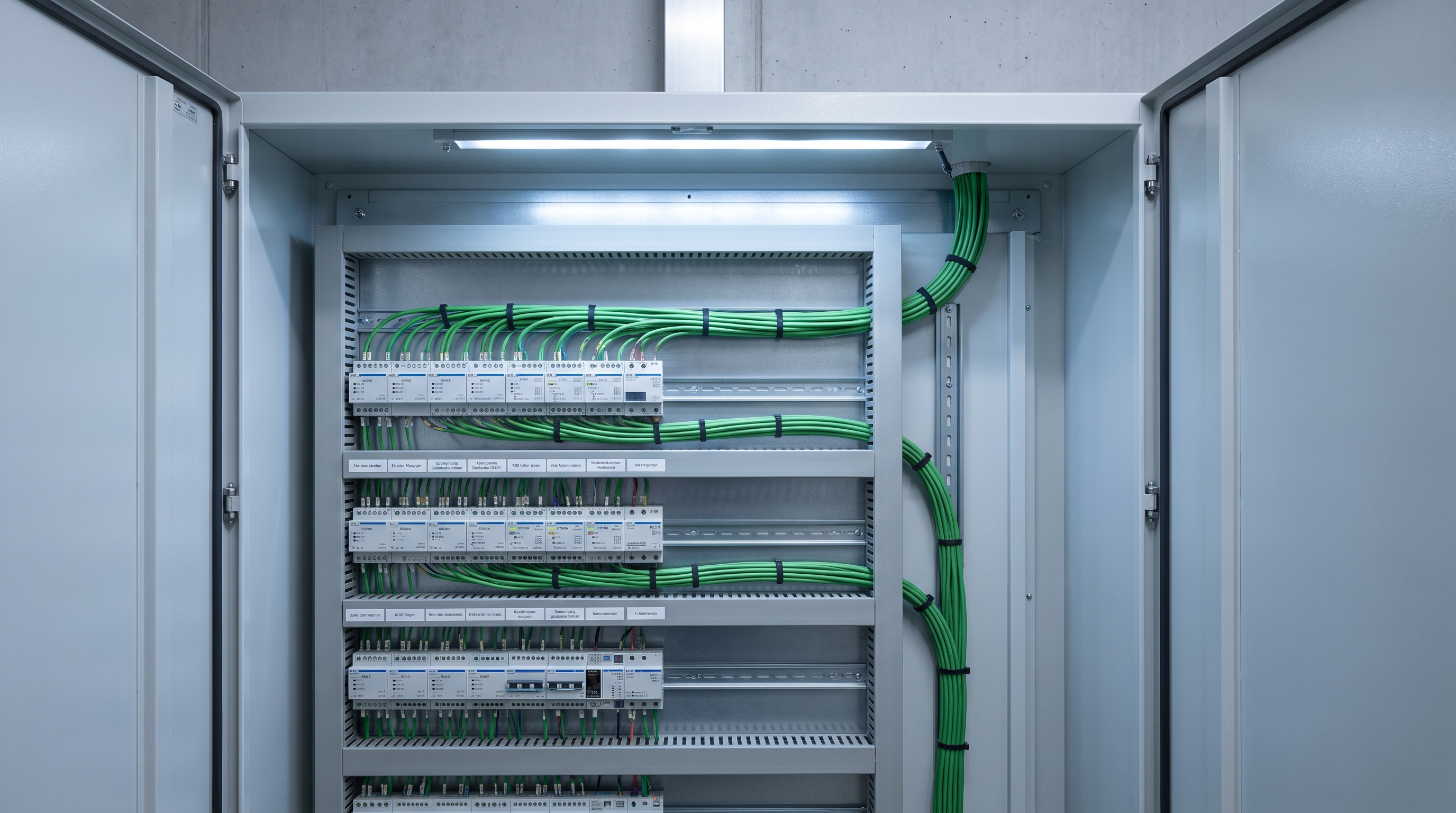

W nowym budynku, gdzie kabel da się położyć, kładę kabel. Nie z przywiązania do tradycji. Z rachunku. Skrętka na etapie stanu surowego kosztuje tyle, co nic, a przewidywalność, którą daje, jest nie do kupienia później za żadne pieniądze. Funkcje krytyczne zostają na magistrali. Podstawowe obwody oświetleniowe, sterowanie ogrzewaniem, wszystko, co ma działać, kiedy nie działa nic innego. Przewód nie zależy od jakości sieci, od kanału radiowego, od tego, czy ktoś nie postawił nowego punktu dostępowego po drugiej stronie ściany. Diagnostyka też jest prostsza, bo problemów jest po prostu mniej.
Uruchomienie KNX IoT jest bardziej wymagające niż uruchomienie linii TP. Trzeba zbudować sieć Thread, dołączyć do niej urządzenia przy pomocy indywidualnych kodów QR, dopiero potem programować w ETS. Do tego potrzebna jest wiedza sieciowa, której nie ma każdy elektryk i nie ma jej też każdy integrator. To nie jest wada technologii, tylko realny wymóg kompetencyjny. Warto zapytać o niego wykonawcę wprost, zanim podpiszesz umowę. Czas reakcji zależy z kolei od jakości sieci. W dobrze zaprojektowanej instalacji różnice przy sterowaniu światłem, roletami czy scenami nie powinny być odczuwalne. Słowo dobrze zaprojektowanej nie jest tu jednak ozdobnikiem, bo przy medium przewodowym margines błędu jest znacznie większy.
Z tego wynika kolejna rzecz, o której łatwo zapomnieć. Sieć przestaje być sprawą informatyka od routera i staje się częścią projektu automatyki. Thread pracuje w paśmie 2,4 GHz, czyli tam, gdzie twoje Wi-Fi, twoja klawiatura i połowa urządzeń w budynku. W apartamencie w budynku wielorodzinnym eter bywa gęstszy niż w domu wolnostojącym i to realny czynnik projektowy, nie ciekawostka. Dobór kanałów i rozmieszczenie urządzeń trzeba zaplanować, a nie odkryć po pierwszej awarii. W firmie z własną polityką bezpieczeństwa rozmowa integratora z działem IT bywa najdłuższym elementem całego projektu i lepiej dowiedzieć się o tym na początku niż na tydzień przed uruchomieniem.
Moje podsumowanie po testach i po rozmowach z ludźmi, którzy to wdrażają, brzmi tak: KNX IoT nie jest następcą KNX TP. Jest medium uzupełniającym, które rozszerza możliwości klasycznej instalacji tam, gdzie ta klasyczna po prostu nie sięga. Kto sprzedaje to jako przełom, ten albo nie rozumie standardu, albo liczy, że ty go nie rozumiesz. Największa wartość leży w modernizacji: wszędzie tam, gdzie ściany są wykończone, a przewód magistralny nie dojdzie, pojawia się opcja, której wcześniej nie było. Dokumentacja rośnie przy tym w znaczeniu, bo kody QR urządzeń są jej elementem, nie odpadkiem po montażu.
Ciekawi mnie jedna rzecz, o którą pytam teraz każdego klienta z gotowym budynkiem: gdyby dało się dołożyć jeden punkt sterowania w dowolnym miejscu, bez kucia i bez brudu, gdzie by był? Odpowiedź prawie nigdy nie pada od razu. Za to po tygodniu zwykle jest bardzo konkretna. Podobnie warto podejść do multimediów w salach konferencyjnych, gdzie ta sama zasada obowiązuje od lat.
Nie. To medium uzupełniające, nie następca. W nowym budynku, gdzie przewód magistralny można ułożyć bez trudności, klasyczna magistrala TP pozostaje rozwiązaniem lepszym pod względem przewidywalności i prostoty diagnostyki. KNX IoT ma przewagę tam, gdzie kabla położyć się nie da.
Tak i to jest główny sens tej technologii. Standard zachowuje pełną zgodność wsteczną, a urządzenia IoT i TP mogą korzystać z tych samych adresów grupowych w jednym projekcie ETS. Potrzebne jest urządzenie pełniące funkcję bramy między siecią IoT a klasyczną magistralą.
Nie. Obie technologie mogą korzystać z sieci Thread, ale to jedyne, co je łączy. Matter to standard konsumencki z własnym sposobem komunikacji, a KNX IoT to standard automatyki budynkowej z certyfikacją, projektowaniem w ETS i modelem funkcjonalnym KNX. Wspólne radio nie oznacza wspólnego systemu.
Do działania internet nie jest potrzebny. Instalacja pracuje lokalnie, w obrębie własnej sieci, a łącze służy tylko zdalnemu dostępowi z telefonu, tak samo jak w klasycznym KNX. Jeśli chodzi o zasilanie: manipulatory zwykle wymagają podpięcia do prądu, bo znika przewód magistralny, nie zasilanie. Niski pobór mocy w Thread otwiera drogę dla czujników bateryjnych.
